　　關于視頻監控系統，作為工程人員最發愁的就是防雷和防水設計，今天友聯哨兵就來分享一篇關于視頻監控系統防雷設計的。

　　1. 視頻監控系統的組成一般由三部分構成

　　前端部分：主要由攝像機、鏡頭、云臺、防護罩、支架、解碼器等組成;

　　傳輸部分：使用電纜、電線等方式傳輸視頻、音頻或控制信號;

　　終端部分：主要由畫面分割器、監視器、控制設備、錄像存儲設備等組成。

　　2. 視頻監控系統引雷的原因

　　(1)直擊雷：雷電直接擊在露天的攝像機上造成設備損壞或雷電直接擊在架空線纜上造成線纜損毀。這種雷擊方式造成的破壞最為嚴重，但出現幾率較小。

　　(2)感應雷：又稱二次雷，它分為電磁感應和靜電感應。當附近區域有雷擊閃落時，在雷擊落實通道周圍會出現強大的瞬變電磁場。處在電磁場中的監控設備和傳輸線路會感應出較大的電動勢，這種現象叫電磁感應;當帶電的 雷云出現時，在雷云下面的建筑物和傳輸線路上會感應出與雷云相反的電荷，這種現象叫靜電感應。感應雷造成的設備損壞沒有直擊雷那么答，但幾率較高，約占雷擊事故的80%以上。

　　(3)雷電侵入波：監控系統的電源線、信號傳輸線或進入監控室的其他金屬線纜遭到雷擊或被雷電感應時，雷電波沿這些金屬線侵入設備，導致高電位差使設備損壞。

　　3. 監控立桿防雷接地設計

　　(1)立桿的防雷要求

　　眾所周知，雷電具有很大的破壞性，電壓高達數百萬伏，瞬間電流可高達數十萬安培。雷擊造成的破壞性后果一般體現一下三種層次：

　　A. 設備損壞，人員傷亡;

　　B. 設備或元器件壽命降低;

　　C. 傳輸或存儲的信號、數據(模擬或數字)受到干擾或丟失，甚至使電子設備產生誤動作而暫時癱瘓或整個系統停頓。

　　對于監控電來說遭到直擊雷破壞的可能性較小。隨著現代電子技術的不斷發展，大量精密電子設備的使用和聯網，破壞大量電子設備的罪魁禍?zhǔn)字饕歉袘?yīng)雷、過電壓、操作過電壓以及雷電波侵入電壓，由于前端攝像機設計基本都在室外，因此，對于雷雨多發地域必須安裝防雷電系統。

　　由于室外攝像機大多選擇金屬或水泥立桿安裝，所以我們來介紹一下金屬立桿的要求:

　　A. 監控桿為圓錐鋼桿，其中雙臂監控立桿高10m，臂長1.5m。壁厚4mm;單臂桿高12m，臂長1.5m，壁厚4mm。監控桿上口直徑80mm，下口直徑200mm。監控立桿的支臂為碳鋼管，直徑60mm，壁厚3mm;

　　B. 攝像機立桿表面熱鍍鋅后專用設備對其表面進行拋光處理，采用活碳酸漆，再靜電噴塑對其表面處理。鍍鋅層厚度≧85μm;塑層厚度≧85μm，抗風能力≧45m/s，表面層保用5年，攝像機立桿保用20年，緊固件螺釘及螺母為不銹鋼。

　　C. 攝像機立桿顏色為乳白色。

　　D. 室外機箱結構為露天防雨箱設計。機箱高度為300mm，寬度為200mm，厚度為150mm。箱體防護等級達到IP54防護等級。需要有機箱基礎，整體美觀，表面噴涂明顯的警示標志，機箱離地面高度不小于300mm。

　　(2)前端攝像機防雷設計分類

　　A. 前端設備直擊雷的防護

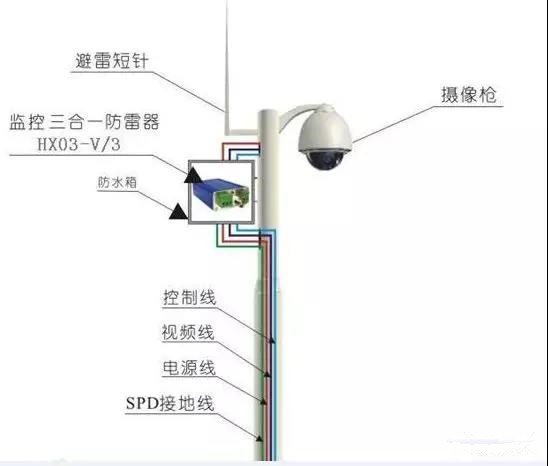

　　每個攝像機均安裝在較高的立桿之上，所以設備的直擊雷防護必不可少。因此需要的防護措施為：在每根立桿頂端加裝避雷針一根，根據滾球法計算，避雷針的有效保護范圍在三十度夾角內，所以避雷針的高度，必須按照設備的安裝位置計算。

　　B. 前端設備誒感應雷的防護，包括過電壓防護

　　為保障前端設備的長時間正常工作，感應各種信號安裝匹配的浪涌保護器，需要做標準的接地。

　　(3)前端設備的接地

　　防雷器的接地非常重要，如果接地做不好，防雷器就不能起到保護自己的作用，所以一個良好的接地是非常重要的。接地電阻一般在4歐姆以下。

　　前端攝像機接地具體措施：

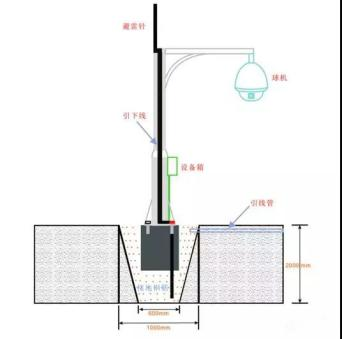

　　攝像機均安裝在立杠上，如果現場土場情況較好，可以利用立桿直接 接地，地坑尺寸2000*1000*600mm，底部細土或潮濕的土壤比例達到85%，其內填筑細土，再垂直埋入一根1500*12mm的鋼筋，澆注混凝土，到達地表時，嵌入固定螺栓，其中一根螺栓可與鋼筋焊接，作為接地極使用。當混凝土穩定后，在周圍填上細土并保證一定潮濕。最后把攝像機與防雷器的地線直接焊接在立桿的接地極上即可。做好防銹處理，及標示銘牌。

　　如過現場土壤情況惡劣，則要使用增加接地體接觸面積的材料。利用降阻劑、扁鋼和角鋼等。具體方式：前期在澆混凝土基座前，沿坑壁敷設厚度為150mm的化學降阻劑，其中嵌入一根1500*40*40*3mm的角鋼。用40*3的扁鋼沿立桿拉下，防雷器和攝像機的地線與扁鋼妥善焊接，扁鋼再與地下的角鋼焊接。地阻只要小于國標的4Ω就可以。

　　這是上半部分的分享，接下來還有一篇跟這個相關的文章進行分享，覺得有用的小伙伴還請關注、收藏或轉發。
